장보고급 잠수함

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

장보고급 잠수함은 대한민국 해군이 운용하는 209형 잠수함으로, 독일의 209형 설계를 기반으로 개발되었다. 1980년대부터 시작된 잠수함 획득 프로젝트 KSS-1을 통해 도입되었으며, 1987년에 첫 3척이 발주되었다. 이후 209형 잠수함의 개량 및 성능 향상이 이루어졌으며, 잠대함 미사일 발사 능력과 같은 무장 체계도 개선되었다. 장보고급 잠수함은 림팩 훈련 등 다양한 훈련에 참가하여 뛰어난 성과를 거두었으며, 인도네시아에 수출되기도 했다. 2020년에는 사고가 발생하기도 했다.

더 읽어볼만한 페이지

  • 장보고급 잠수함 - SS-069 나대용
    SS-069 나대용은 대한민국 해군이 운용했던 장보고급 잠수함으로, 2000년에 취역하여 하푼 미사일 등을 탑재하고 림팩 훈련에 참가했다.
  • 장보고급 잠수함 - SS-071 이억기
    SS-071 이억기는 대한민국 해군이 자체 개발한 초고장력강판으로 건조되어 외화 절감에 기여한 장보고급 잠수함으로, 장거리 단독 항해 및 림팩 훈련 참가 등 다양한 해상 훈련에 참여했다.
  • 잠수함 함급 - 시울프급 잠수함
    시울프급 잠수함은 냉전 시대 소련 잠수함에 대응하기 위해 미국 해군이 개발한 정숙성과 고속 잠항 능력이 뛰어난 공격형 원자력 잠수함이지만, 막대한 건조 비용으로 3척만 건조되었고, 정보 수집, 감시, 정찰 등의 임무를 수행하며 지미 카터함은 특수 임무 수행을 위해 개조되었다.
  • 잠수함 함급 - 시에라급 잠수함
    시에라급 잠수함은 소련/러시아 해군의 공격형 핵잠수함으로, 티타늄 합금 선체를 사용하여 경량화와 저소음 성능을 달성했으며, 미국 SSBN/SSN 저지를 목표로 개발된 945형(시에라 I급)과 945A형(시에라 II급)으로 나뉜다.
장보고급 잠수함 - [배(Ship)]에 관한 문서
개요

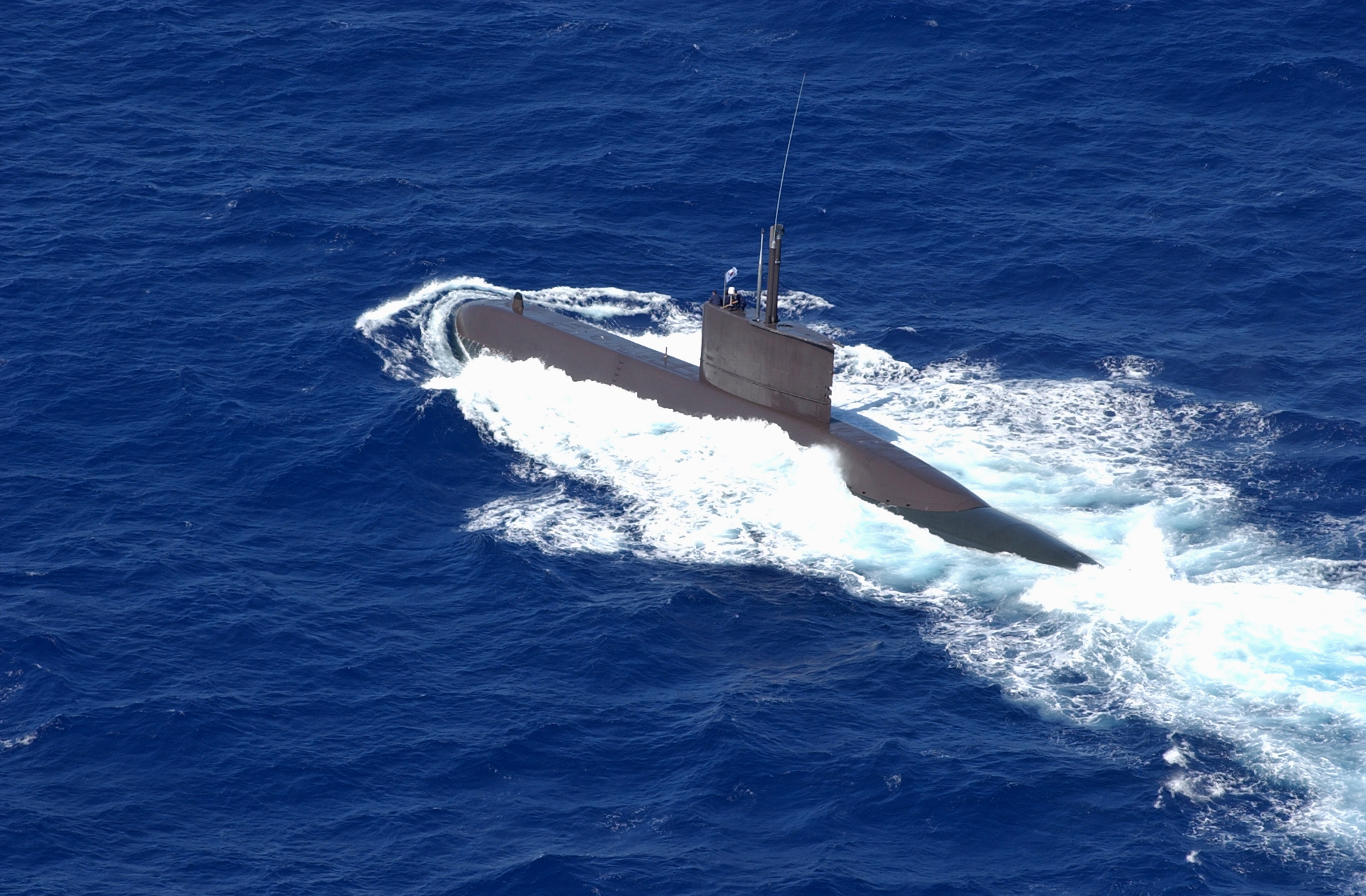

대한민국 해군 장보고급 잠수함 장보고함이 림팩 2004 훈련에 참가하고 있다.
대한민국 해군 장보고급 잠수함 장보고함이 림팩 2004 훈련에 참가하고 있다.
함급 명칭장보고급 잠수함
원산지독일
건조하데베 조선소
대우조선해양
PT PAL
운용 국가
이후 함급214형 잠수함
하위 함급나가파사급
건조 비용척당 3억 7,300만 달러 (나가파사급 1차 배치, 2011년 4월)
척당 3억 4,000만 달러 (나가파사급 2차 배치, 2019년 12월)
취역 기간1993년-현재
총 건조 계획15척
총 건조 완료12척
총 현역11척
총 퇴역1척
특징
배수량1200–1400톤
길이56m (원래)
61.3m (확장 버전 나가파사급)
폭6.3m
흘수5.5m
추진4 x MTU Type 8V396 SE 디젤 엔진
1 x 지멘스 전기 모터
1축
5,000마력
속력수상 11노트
수중 21.5노트
항속 거리수상 10노트에서 11,000해리
스노클링 10노트에서 8,000해리
수중 4노트에서 400해리
지속 가능 기간50일
시험 심도500m
승조원33명
무장8 × 533mm 어뢰 발사관
14 × SUT 어뢰
UGM-84 하푼 대함 미사일 통합
일반 정보
종류보통 동력형 잠수함
급209/1200형 잠수함
기준 배수량1,100톤
수중 배수량1,285톤
길이56m
폭6.2m
흘수5.5m
기관디젤-전기 방식
주기관MTU 디젤 엔진 (800 bhp) × 4기
지멘스 전동기 × 1기
출력3,200 bhp
추진스크류 프로펠러 × 1축
속력수상 시: 11노트
잠항 시: 22노트
항속 거리7,500해리 (8노트, 수상 시)
466해리 (4노트, 잠항 시)
28해리 (20노트, 잠항 시)
항해 일수50일
잠항 심도최대 320m / 실용 250m
승무원33명
소나CSU-83 통합식
무장533mm 어뢰 발사관 × 8 (어뢰/USM × 14기 또는 기뢰 × 28기 탑재)
상세 정보
종류잠수함
급 번호KSS-1
배수량수상 1,100톤 / 수중 1,285톤
전장55.9m
선폭6.2m
흘수5.5m
추진디젤 엔진 1,760kW
속력수상 11노트 (20km/h) / 수중 21.5노트 (40km/h)
깊이500m
거리수상 10노트, 10,000해리 (19,000km)
수중 스노클 10노트, 8,000해리 (15,000km)
수중 배터리 20노트, 20해리 (37km)
수중 배터리 4노트, 400해리 (740km)
장갑HY80 고장력강
정원33명 (장교 6명)
무장기뢰
533mm 어뢰 발사관 X 8
어뢰 6발 재장전

2. 역사

조선인민군 해군이 중화인민공화국 등에서 잠수함을 도입하고, 소형함이나 신조도 진행해 온 것에 반해, 대한민국 해군의 잠수함 보유 계획은 오랫동안 실현되지 못했다. 그러나 1980년대에는 우선 특수 잠수정 정비가 착수되어, 이탈리아제 코스모스급 잠수함과 국내 건조 돌고래급 잠수정을 획득했다.[1]

이와 병행하여, 보다 본격적인 잠수함 획득 프로젝트로서 KSS-1에 착수했다. 일본이나 미국의 협력을 얻지 못했기 때문에, 독일의 209형 잠수함이 선정되어, 1987년에 첫 3척이 발주되었다. 1989년과 1994년에도 3척씩 발주되었지만,[2] 당초 검토되었던 총 18척 건조 계획은 실현되지 못하고, AIP 탑재 발전형인 214형으로 이행했다.[3]

1번함은 독일에서 완성된 상태로 수입, 2, 3번함은 독일에서 건조된 블록을 한국에서 조립하는 반제품 조립 생산, 그리고 4번함 이후는 한국에서 면허 생산을 하는 방식으로 건조 및 정비 기법을 습득했다. 다만, 전 자위함대 사령관 고다 요지 해장(퇴역)은 대한민국 해군과의 교류 경험을 바탕으로, 잠수함 부대의 정비 목적이나 운용 구상이 불명료함을 지적했다.[4]

2. 1. 개발 배경

조선인민군 해군이 중화인민공화국 등에서 잠수함을 도입하고, 소형함이나 신조도 진행해 온 것에 반해, 대한민국 해군의 잠수함 보유 계획은 오랫동안 실현되지 못했다. 그러나 1980년대에는 우선 특수 잠수정의 정비가 착수되어, 이탈리아제 코스모스급 잠수함과 국내 건조의 돌고래급 잠수정이 획득되었다.[1]

이와 병행하여, 보다 본격적인 잠수함 획득 프로젝트로서 KSS-1에 착수했다. 일본이나 미국의 협력을 얻지 못했기 때문에, 독일의 209형 잠수함이 선정되어, 우선 1987년에 첫 3척이 발주되었다. 또한 1989년과 1994년에도 3척씩이 발주되었지만,[2] 당초 검토되었던 총 18척이라는 대량 건조 계획은 실현되지 못하고, AIP 탑재의 발전형인 214형으로 이행했다.[3]

본급 획득에 있어서, 1번함은 독일에서 완성된 상태로 수입, 2, 3번함은 독일에서 건조된 블록을 한국에서 조립하는 반제품 조립 생산, 그리고 4번함 이후는 한국에서의 면허 생산이라는 단계를 거침으로써, 건조·정비 기법의 습득을 목표로 했다. 다만, 전 자위함대 사령관인 고다 요지 해장(퇴역)은, 막료 협의 등 대한민국 해군과의 교류 경험을 바탕으로, 이들 잠수함 부대의 정비 목적이나 운용 구상의 불명료함을 지적하고 있다.[4]

2. 2. 건조 과정

조선인민군 해군이 일찍부터 중화인민공화국 등에서 잠수함을 도입하고, 소형함이나 신조도 진행해 온 것에 반해, 대한민국 해군의 잠수함 보유 계획은 오랫동안 실현되지 못했다. 그러나 1980년대에는 우선 특수 잠수정의 정비가 착수되어, 이탈리아제 코스모스급 잠수함과 국내 건조의 돌고래급 잠수정이 획득되었다.[1]

이와 병행하여, 보다 본격적인 잠수함 획득 프로젝트로서 KSS-1에 착수했다. 일본이나 미국의 협력을 얻지 못했기 때문에, 독일의 209형 잠수함이 선정되어, 1987년에 첫 3척이 발주되었다. 1989년과 1994년에도 3척씩 발주되었지만,[2] 당초 검토되었던 총 18척 건조 계획은 실현되지 못하고, AIP 탑재 발전형인 214형으로 이행했다.[3]

본급 획득에 있어서, 1번함은 독일에서 완성된 상태로 수입, 2, 3번함은 독일에서 건조된 블록을 한국에서 조립하는 반제품 조립 생산, 그리고 4번함 이후는 한국에서의 면허 생산이라는 단계를 거침으로써, 건조·정비 기법 습득을 목표로 했다. 다만, 전 자위함대 사령관 고다 요지 해장(퇴역)은 막료 협의 등 대한민국 해군과의 교류 경험을 바탕으로, 이들 잠수함 부대의 정비 목적이나 운용 구상이 불명료함을 지적하고 있다.[4]

2. 3. 개량 및 성능 향상

대한민국 해군의 장보고급 잠수함은 원래 독일의 209/1200형을 기반으로 제작되었으며, 21세기 초부터 대대적인 개량을 거친 것으로 알려졌다.[6] 1990년대 말 한국의 경제 문제로 인해 영향을 받았을 수 있지만, 1,200톤에서 1,400톤으로의 국내 선체 연장, 국내 개발 어뢰 음향 대책(TACM) 설치 등이 포함되었을 것으로 보인다.[7][8]

2000년대 초부터 일부 장보고급 함정에서 선체 연장이 이루어졌을 수도 있지만, 이는 완전히 확인되지도 부인되지도 않았다. 일부 장보고급 함정은 이전에 해당 능력이 없었던 잠대함 미사일 발사 능력을 갖춘 것으로 확인되었다.[1][11] 2008년 림팩 훈련에서 이순신함도 잠대함 미사일 능력을 시연했다.[12] 이들은 백상어 중어뢰를 탑재할 수 있으며,[8][17][18] 이후 잠수함 발사 해성 대함 미사일을 탑재할 수도 있다.[19][20] LIG넥스원은 2000년에 개발을 완료한, 대한민국 해군의 특정되지 않은 잠수함 유형을 위한 TACM 생산도 시작했다.[8][21]

EBS의 과학 다큐멘터리에서는 장보고급 잠수함이 8년에서 12년마다 주요 세대 교체 및 개장을 거칠 것이라고 보도했다. 개장 및 개조에는 잠수함의 구형 엔진, 항해 장비, 배터리 및 기타 필수 장비를 최신형으로 업그레이드하거나 완전히 교체하기 위해 선체의 정기적인 절단, 완전 분해 및 재용접이 포함된다.

AIP 및 측면 배열 소나는 향후 현대화를 위해 계획되어 있다.[16] 리튬 이온 배터리 전력 스택은 장보고급 잠수함의 수중 지속 시간을 2~3배 늘리기 위해 개발되고 있으며, 209형의 현재 납산 배터리보다 4~5배, 214형의 BZM 120 연료 전지보다 최대 2배의 전력 밀도를 제공한다.[23][24]

2011년, 대우조선해양(DSME)은 인도네시아와 개량형 장보고급 잠수함 3척을 공급하는 계약을 체결했다. 이 잠수함에는 아틀라스 일렉트로닉 CSU 90 선체 장착형 수동 및 능동 탐색 및 공격 소나와 측면 소나 배열, 인드라의 페가소 RESM 시스템, 아리에스 저피탐 레이더,[32] L3의 MAPPS 통합 플랫폼 관리 시스템,[33] 사프란의 시그마 40XP 관성 항법 시스템이 장착될 예정이다.[34] 개량형 잠수함은 나가파사급으로도 알려져 있다.[35]

2019년, 대한민국은 10.2억달러 규모의 계약을 체결하여 1,400톤급 잠수함 3척을 인도네시아에 판매할 예정이며,[36] 이는 차관 계약을 통해 지원될 것이다.[37]

3. 설계

209형 잠수함을 바탕으로 설계된 장보고급 잠수함은 함형 번호 209/1200형으로, 터키 해군의 Ay sınıfı denizaltı (1974)|아이급 잠수함영어과 유사하다[2]. 선체는 단각형 구조이며, 비내압·대형 상부 구조를 얹은 형태이다[4]. 전후 트림 탱크와 양현에 밸러스트 탱크를 갖추고 있다[3]. 실용 잠항 심도는 250m, 최대 잠항 심도는 320m이다[5].

3. 1. 선체 및 구조

본급은 엔지니어콘토 리벡(Ingenieurkontor Lübeck, IKL)사의 209형 잠수함 설계를 채택하고 있다. 함형 번호는 209/1200형으로[1], 터키 해군의 Ay sınıfı denizaltı (1974)|아이급 잠수함영어과 유사하다[2]. 선체 구조는 단각형이며[3], 비내압·대형 상부 구조를 얹은 형태이다[4]. 전후 트림 탱크와 양현에 밸러스트 탱크를 갖추고 있다[3]. 실용 잠항 심도는 250m, 최대 잠항 심도는 320m이다[5].

주 기관은 디젤-전기 추진 방식을 채용하고 있다. 원동기로는 MTU 12V493 AZ80 디젤 엔진을 탑재했다. 수중 방사 잡음 저감을 위해 주 기관은 방음, 방진 지지 방식으로 되어 있으며, 209형 중에서도 특히 정숙성이 뛰어나다고 평가받고 있다. 2차 전지는 120셀, 방전 용량 11500Ah의 것을 4개 그룹 탑재하고 있으며, 무게는 257ton이다[5].

3. 2. 추진 체계

장보고급은 독일의 비AIP 디젤 잠수함 중 최신형 모델이다. 추진 체계는 디젤-전기 추진 방식을 채택하고 있다. 원동기로는 MTU 12V493 AZ80 디젤 엔진을 탑재했다.[58][59][60] 수중 방사 소음을 줄이기 위해 주 기관은 방음 및 방진 지지 방식으로 되어 있으며, 209급 잠수함 중에서도 특히 정숙성이 뛰어나다고 평가받고 있다. 2차 전지로는 120셀에 방전 용량 11,500암페어시의 것을 4개 그룹 탑재하고 있으며, 무게는 257톤이다.[57] 실용 잠항 심도는 250미터, 최대 잠항 심도는 320미터이다.[55][56]

최근 국제시장에서 최첨단 AIP 연료전지 디젤 잠수함이 주목받고 있으며, 한국도 209급 잠수함을 개량하여 연료전지를 장착하는 방안이 논의된 적이 있다. 대우조선해양은 AIP 잠수함인 손원일급 잠수함 4번함을 건조 중이며, 지식경제부(현 산업통상자원부)가 추진 중인 한국산 1메가와트급 선박용 연료전지 개발에도 참여하고 있다.

프랑스는 스코르펜급 잠수함을 개량하여 자국 AIP 시스템인 MESMA를 추가했다. MESMA 시스템의 가격은 6000만달러(600억원)이며, 길이 8.3m, 배수량 305톤의 추가 공간을 필요로 했고, 그 결과 21일 이상의 잠수 능력을 갖추게 되었다.

독일도 AIP 209급 잠수함을 수출하고 있으며, 기존 209급 잠수함을 AIP로 업그레이드하는 사업도 진행 중이다. 최초의 AIP 업그레이드는 그리스의 포세이돈급 잠수함(Type 209/1200) 3척에 대한 넵튠2 업그레이드 프로그램이었다. 이 업그레이드는 조종실 뒷부분을 절반 잘라내어 6m를 추가하여, 120kW 지멘스 AIP 시스템을 장착하는 방식이었다. 그리스가 214급 잠수함을 구매하기로 하면서 업그레이드가 중도에 취소되었으나, 최초의 Okeanos (S118) 잠수함은 업그레이드가 완료되었다.

장보고급은 엔지니어콘토 리벡(Ingenieurkontor Lübeck, IKL)사의 209형 잠수함 설계를 채택했으며, 함형 번호는 209/1200형이다. 특히 터키 해군의 아이급 잠수함과의 유사성이 지적된다. 선체 구조는 단각형이며, 비내압·대형의 상부 구조를 얹은 구조로 되어 있다. 전후 트림 탱크와 양현에 밸러스트 탱크를 갖추고 있다.

3. 3. 잠항 능력

본급은 엔지니어콘토 리벡(IKL)사의 209형 잠수함 설계를 채택하고 있다. 함형 번호는 209/1200형으로, 터키 해군의 Ay sınıfı denizaltı (1974)|아이급 잠수함영어과 유사하다.[1] 선체는 단각형 구조에 비내압·대형 상부 구조를 얹었다. 전후 트림 탱크와 양현에 밸러스트 탱크가 있다. 실용 잠항 심도는 250미터, 최대 잠항 심도는 320미터이다.[2]

주 기관은 디젤-전기 추진 방식이다. MTU 12V493 AZ80 디젤 엔진을 원동기로 탑재했다. 주 기관은 수중 방사 잡음 저감을 위해 방음 방진 지지 방식으로 되어 있으며, 209형 중에서도 특히 정숙성이 뛰어나다고 평가받는다. 2차 전지는 120셀, 방전 용량 11,500암페어시의 것을 4개 그룹 탑재하며, 무게는 257ton이다.[2]

4. 무장

장보고급 잠수함은 선수에 8개의 533mm 어뢰 발사관을 갖추고 있으며, 14발의 어뢰나 잠대함 하푼 미사일, 또는 28발의 기뢰를 탑재할 수 있다.[5] 통합형 CSU-83 소나를 탑재하고 있지만, 대잠전 능력은 낮고 대수상전을 주 목적으로 평가받는다. 무기 관제용으로 ISUS-83 어뢰 발사 지휘 장치를 갖추고 있으며, 디스플레이 콘솔 4기가 배치되어 있다.

4. 1. 어뢰

장보고급 잠수함은 선수에 533mm 어뢰 발사관 8문과 어뢰 14발로 무장한다.[5] 또한, 잠대함 하푼 미사일을 탑재하며, 어뢰와 하푼 미사일 대신 기뢰 28발을 탑재할 수 있다.[5] 이 잠수함은 SUT - 수면 및 수중 표적 어뢰로 무장한다.

함수(艦首)에는 533mm 어뢰 발사관 8문이 설치되어 있으며, 장어뢰 14발 또는 기뢰 28발을 탑재할 수 있다. 당초 탑재 어뢰는 독일제 SUT Mod.2였으나, 이후 국산 백상어로 교체되었다. 이 때문에 SUT Mod.2는 96발만 발주되었다. 일부 함정에는 하푼 대함 미사일(USM)도 도입되었다.

4. 2. 대함 미사일

SS-068 이순신, SS-069 나대용, SS-071 이억기함은 8문의 어뢰관 중 4문에서 하푼 미사일을 발사할 수 있으며, 6발을 재장전하여 모두 10발의 하푼 미사일을 발사할 수 있다.

2015년 11월 18일 미국 국무부는 1.1억달러(약 1280억원)에 UGM-84L 하푼 블록 II 18발을 한국에 수출허가했다. 잠수함에서 함정이나 지상의 목표물을 공격할 수 있고, 사거리도 기존에 배치된 것보다 2배 늘어난 248km다. UGM-84L 하푼 블록 II는 장보고급 잠수함에도 탑재가 가능하다.[61]

이스라엘은 미국의 잠수함용 하푼 미사일 100여발을 수입해, 독자 개발한 핵탄두를 장착해 돌핀급 잠수함에 탑재했다. 한국은 핵탄두가 없지만, 이스라엘의 사례를 참고하면, 장보고급 잠수함에서 10발의 하푼 핵미사일 공격이 가능하다.

장보고급 잠수함은 8개의 선수 533mm 어뢰 발사관과 14발의 어뢰로 무장한다. 또한, 이 함정은 잠대함 하푼 미사일로 무장하며, 어뢰와 하푼 미사일 대신 28발의 기뢰를 탑재할 수 있다.[5] 이 잠수함은 SUT - 수면 및 수중 표적 어뢰로 무장한다.

4. 3. 기뢰

''장보고''급 잠수함은 8개의 선수 533mm 어뢰 발사관과 14발의 어뢰로 무장한다. 어뢰와 잠대함 하푼 미사일 대신 28발의 기뢰를 탑재할 수 있다.[5]

5. 장비

인드라의 페가소 RESM 시스템, 아리에스 저피탐 레이더,[32] L3의 MAPPS 통합 플랫폼 관리 시스템,[33] 사프란의 시그마 40XP 관성 항법 시스템이 장착되었다.[34] 이 개량형 잠수함은 나가파사급 잠수함으로도 알려져 있다.[35] 2019년, 대한민국은 10.2억달러 규모의 계약을 체결하여 1,400톤급 잠수함 3척을 인도네시아에 판매했다.[36]

5. 1. 소나

아틀라스 일렉트로닉 CSU 90 선체 장착형 수동 및 능동 탐색 및 공격 소나와 측면 소나 배열이 장착되어 있다.[32] 통합형 CSU-83 소나도 탑재하고 있다. 하지만 중주파의 함수(艦首) 어레이뿐이므로, 대잠전 능력은 낮고, 대수상전을 주된 목적으로 한 것으로 평가받고 있다.

5. 2. 기타 장비 (개량형)

대한민국 해군의 장보고급 잠수함은 21세기 초부터 대대적인 개량을 거쳤다.[6] 개량에는 1,200톤에서 1,400톤으로 선체 연장, 국내 개발 어뢰 음향 대책(TACM) 설치가 포함되었을 것으로 보인다.[7][8] 잠대함 미사일 발사 능력도 개량의 일부였으며,[7] 2007년까지 ''나대용''함과 ''이억기''함이 이 능력을 갖춘 것으로 확인되었다.[1][11] 2008년 림팩 훈련에서 잠수함 이순신함도 잠대함 미사일 능력을 시연했다.[12]

이들은 백상어 중어뢰를 탑재할 수 있으며,[8][17][18] 이후 잠수함 발사 해성 대함 미사일을 탑재할 수도 있다.[19][20] LIG넥스원은 2000년에 개발을 완료한 TACM 생산도 시작했다.[8][21] AIP 및 측면 배열 소나는 향후 현대화를 위해 계획되어 있다.[16]

EBS의 과학 다큐멘터리에서는 ''장보고''급 잠수함이 8년에서 12년마다 주요 세대 교체 및 개장을 거칠 것이라고 보도했다. 개장 및 개조에는 잠수함의 구형 엔진, 항해 장비, 배터리 및 기타 필수 장비를 최신형으로 업그레이드하거나 완전히 교체하기 위해 선체의 정기적인 절단, 완전 분해 및 재용접이 포함된다.

리튬 이온 배터리 전력 스택은 ''장보고''급 잠수함의 수중 지속 시간을 2~3배 늘리기 위해 개발되고 있다.[23][24]

2011년, 대우조선해양(DSME)은 인도네시아와 개량형 장보고급 잠수함 3척을 공급하는 계약을 체결했다. 이 잠수함에는 아틀라스 일렉트로닉 CSU 90 선체 장착형 수동 및 능동 탐색 및 공격 소나와 측면 소나 배열, 인드라의 페가소 RESM 시스템, 아리에스 저피탐 레이더,[32] L3의 MAPPS 통합 플랫폼 관리 시스템[33], 사프란의 시그마 40XP 관성 항법 시스템이 장착될 예정이다.[34]

개량형 잠수함은 나가파사급 잠수함으로도 알려져 있다.[35]

2019년, 대한민국은 10.2억달러 규모의 계약을 체결하여 1,400톤급 잠수함 3척을 인도네시아에 판매할 예정이다.[36]

6. 운용

장보고급 잠수함은 여러 림팩 훈련에 참가하여 뛰어난 성과를 거두었으며, 장거리 잠항 기록도 보유하고 있다.

1997년 50여 일간 지속된 하와이 파견 훈련 때, SS-061 장보고함은 한국 해군 최초로 진해 기지에서 하와이까지 약 16093.40km(18000km)를 단독 잠항하는 데 성공했다. 이는 잠수함 운용 40년 역사를 가진 일본에서조차 시도된 적이 없는 기록이다.[53]

SS-061 장보고함은 1991년 독일 HDW 조선소에서 건조되어 1992년 10월 한국 해군에 인도되었고, 1993년 취역한 이후 무사고로 1만 시간(417일)을 잠항했다. 이는 지구를 2바퀴 도는 거리에 해당하는 80219km이다.

6. 1. 림팩 훈련 참가

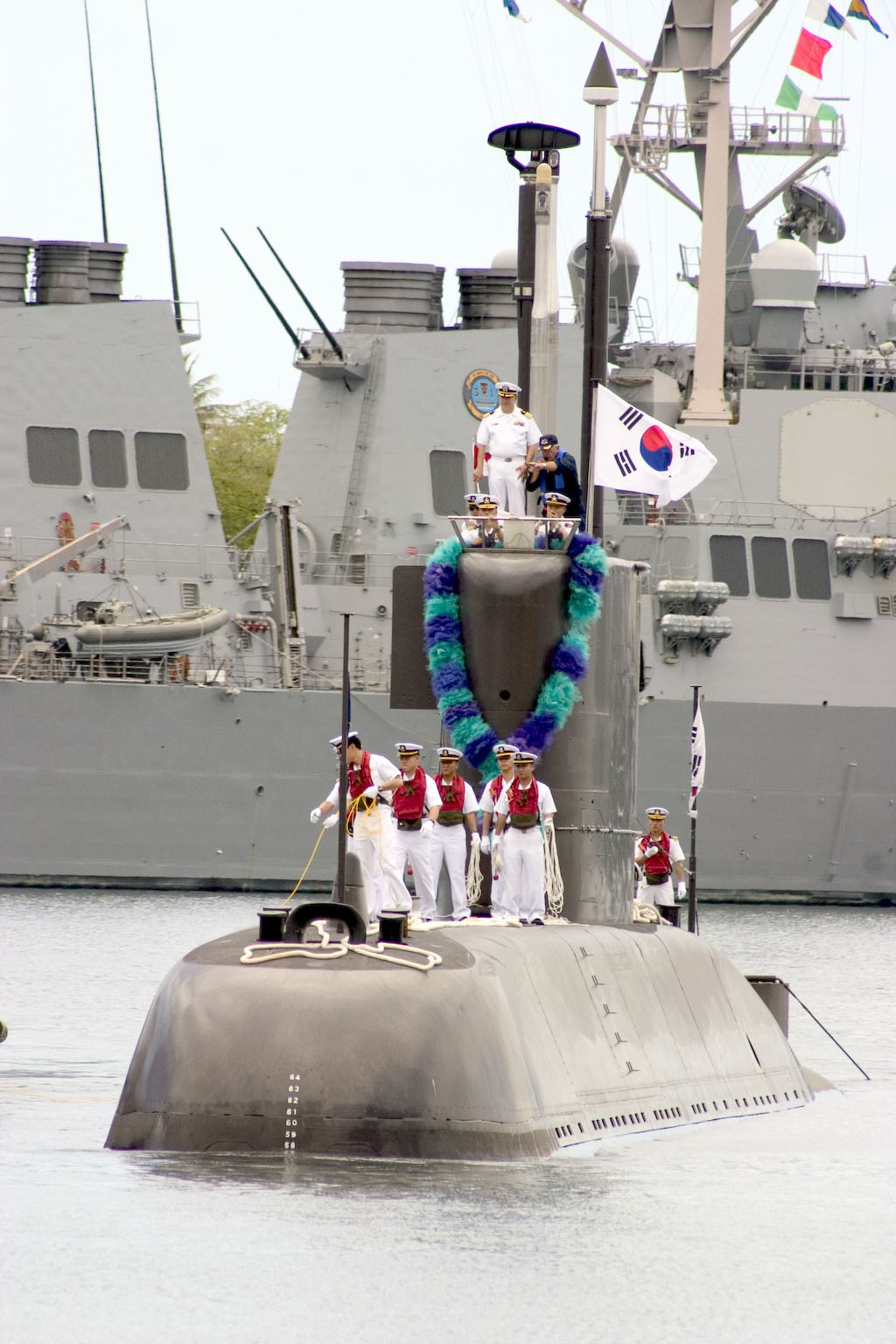

림팩 2002 훈련에 참가하여, 하푼미사일을 발사한 후 부상한 SS-69 나대용함


림팩 2006 훈련에 참가한 SS-67 정운함


장보고급 잠수함은 여러 림팩 훈련에 참가하여 뛰어난 성과를 거두었다.

함명림팩 참가 및 성과
SS-061 장보고림팩 2004에서 존 스테니스 항공모함을 포함한 미국 해군 이지스 순양함 2척, 미국 해군 이지스 구축함 2척, 일본 해상자위대 구축함 4척, 한국 해군 구축함 2척 전원을 가상 어뢰공격하고 한 번도 탐지되지 않음. LA급 잠수함 2척만 공격하지 못함.[43]
이천함 (SS-062)림팩 1999에서 12,000톤급 미국 퇴역 순양함 오클라호마시티호를 어뢰 한발로 격침시켜 "원 샷, 원 힛, 원 킬(One Shot, One hit, One kill)"이라는 칭호를 얻음.
박위함 (SS-065)림팩 2000에서 11척 96,000톤을 가상 격침하고 유일하게 최후까지 생존. 진해에서 하와이까지 왕복 30,000 km를 항해하여 한국 해군 잠수함 최장 항해 기록을 세움.
이종무함 (SS-066)림팩 98에 한국 잠수함 최초로 참가하여 총 13척 150,000톤의 함정을 가상 격침. 여기에는 미국 핵추진잠수함 카메하메함(8,300톤)도 포함. 유일하게 P-3C 오라이온에 5분간 탐지되었으나 도주하여 공격받지는 않음.
이순신함 (SS-068)림팩 2008에서 하푼 잠대함 미사일 발사 성공, 100만 마일 항해 무사고 달성.
나대용함 (SS-069)림팩 2002에서 해군 최초로 하푼 잠대함 미사일을 발사하여 60 km 떨어진 곳에 있는 목표물을 명중시켰고, 총 10척 100,000톤의 함정을 가상 격침.
이억기함 (SS-071)림팩 2010에 참가하여 총 11회 공격 성공.



림팩 2004에서 장보고함은 청군 함대를 전멸시키는 뛰어난 능력을 보여주었다. 미국 태평양 함대의 잠수함 사령관 설리반 소장은 “장보고함이 청군세력을 전멸(decimation)시킨 능력과 기술은 매우 인상적이었다”는 내용의 전문을 보내왔다.[44]

당시 훈련에서 장보고함은 청군 기함인 10만톤급 핵항모 존 C. 스테니스와 이를 호위하는 이지스 구축함 2척과 순양함 2척 등 30여 척을 격침하였다.[45] 적함을 침몰시킬 수 있는 10km 이내로 접근하는 데 33차례나 성공했다.[46]

6. 2. 잠항 기록

장보고함은 1997년 50여 일간 지속된 하와이 파견 훈련 때, 한국 해군 최초로 진해 기지에서 하와이까지 약 16093.40km(18000km)를 단독 잠항하는 데 성공했다. 이러한 장거리 단독 잠항은 잠수함 운용 40년 역사를 갖고 있는 일본에서조차 시도된 적이 없는 기록이다.[53]

1991년 독일 HDW 조선소에서 건조된 장보고함은 1992년 10월 우리 해군에 인도돼 1993년 취역한 이후 지금까지 무사고로 1만 시간(417일)을 잠항했다. 물속에서 1만 시간 동안 이동한 거리는 지구를 2바퀴나 도는 거리에 해당하는 80219km이다.

7. 수출

대우조선해양은 인도네시아에 장보고급 잠수함 3척을 수출하는 계약을 체결했다. 이 계약은 한국 방위산업 수출 역사상 단일 계약으로 최대 규모이다.[54]

7. 1. 인도네시아

대우조선해양은 배수량 1,400톤인 장보고급 잠수함 3척의 인도네시아 입찰에서 단독 우선협상자로 확정되었다. 계약 규모는 1조 2,000억원(11억달러)으로, 한국 방산수출 단일계약 사상 가장 많은 금액이다.[54]

2011년 12월, 대우조선해양(DSME)은 인도네시아에 3척의 1,400톤급 장보고급 잠수함을 10.7억달러에 건조하는 계약을 체결했다.[25] 잠수함 건조는 2012년 1월에 시작하여 2015년과 2016년에 인도될 예정이며, 2018년 상반기에 실전 배치될 예정이다. 이 잠수함에는 어뢰와 유도 미사일이 장착될 것이다.[26][27] 이 잠수함은 인도네시아의 개조된 209/1300형보다 크고 진보된 한국 고유 모델로 묘사된다.[3] 처음에는 대한민국 해군(ROKN)에서 운용 중인 잠수함이 인도네시아에 제공될 예정이었다.[28]

이번 잠수함 판매는 독일 업체의 관여 없이 이루어질 것이다.[29] 현재 대한민국은 독일 외에 209형 잠수함을 독자적으로 판매하는 유일한 국가이다. 인도네시아는 터키(SSM - 국방산업 차관보) 및 독일 기업(HDW/ThyssenKrupp) 그룹이 제조한 면허 생산된 2척의 209형 잠수함도 제안받았으며, 이 거래는 10억달러로 평가되었다.[30] SSM은 또한 신규 잠수함이 완성될 때까지 209형 잠수함 임대도 제안했으나,[29] 대우조선해양의 잠수함 계약으로 대체되었다.

2012년 초, 한국 방위산업체 LIG넥스원은 인도네시아 해군 잠수함 부대에서 사용할 수 있도록 자체 개발한 최신 잠수함 센서, 잠수함 전투 시스템, 중어뢰 및 유선 유도 어뢰를 인도네시아에 전시했다.[31]

8. 사고

2020년 7월 15일 오전 5시, 노르웨이 상선 '회그 런던(Hoegh London, IMO 9342205)'호가 부산광역시 가덕도 인근 해상에서 정체를 알 수 없는 대한민국 해군의 장보고급 잠수함과 충돌했다.[38][39]

9. 동급 잠수함 목록

함명함번진수인수취역제조사
장보고SS-0611991년 9월 12일1992년 10월 14일1993년 6월 1일HDW
이천SS-0621992년 10월 12일1994년 4월 30일1994년 5월 20일대우조선해양
최무선SS-0631993년 8월 7일1995년 2월 27일1995년 2월 28일대우조선해양
박위SS-0651994년 5월 21일1995년 8월 30일1995년 8월 31일대우조선해양
이종무SS-0661995년 5월 17일1996년 8월 30일1996년 8월 31일대우조선해양
정운SS-0671996년 5월 7일1997년 8월 29일1997년 8월 30일대우조선해양
이순신SS-0681998년 5월 21일2000년 1월 31일2000년 2월 1일대우조선해양
나대용SS-0691999년 6월 9일2000년 11월 30일2000년 12월 1일대우조선해양
이억기SS-0712000년 5월 26일2001년 11월 30일2001년 12월 1일대우조선해양
